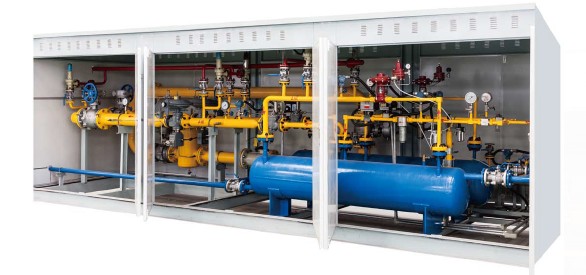

CNG减压站系列

CNG-XM

文字:[大][中][小] 2016-12-14    浏览次数:1841




  CNG减压站系列是为偏离城市燃气管线地区提供天然气必要设备。该设备由卸车系统,换热系统,调压系统,计量系统,控制系统,加嗅系统等组成。


  卸车系统由快速街头,高压胶管,高压球阀等组成。


  调压换热计量系统由进气格栅,进口球阀,高压过滤器,进气切断阀,一级换热器,一级调压器,二级换热器,二级调压器,安全放散阀,压力表,温度计,流量计,控制阀门,压力及温度传感器等组成。


  控制系统由压力及温度传感器,防爆接线盒,温度仪表,压力仪表,流量仪表,报警控制仪表,PLC控制器等组成。


  换热系统由燃气锅炉,燃气炉用调压器,热水循环泵或电换热等组成。


  远传显示个自己调压出口压力及温度,方便用户了解调压站的详细工作情况。


  配备自动放散及切断功能,在设备出现问题时自动采取合理的安全保护措施。优化的主机及管线设计,保证更长的使用寿命及更大的流量。


  一级调压装置前设计压力:25MPa


  二级调压装之前设计压力: 6.4MPa


  三级调压装置前设计压力: 1.6MPa


  水系统设计压力: 0.6MPa


  天然气出口温度: >0 °


  减压站流量: ≤5000 Nm3/h。
